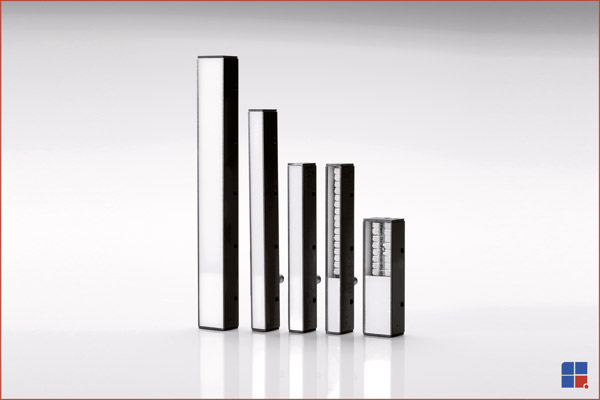

Liniové osvětlení

Přímé liniové osvětlovače se používají pro přímé intenzivní nasvětlení snímaného objektu v případech, kdy je potřeba nízký dlouhý profil osvětlovače.

Světla se vyrábějí ve variantách jak pro kontinuální režim, tak pro pulzní režim.

Světla s difuzorem se používají zejména jako zadní osvětlení (back-light) pro průsvit snímaných předmětů, nebo pro zvýraznění kontur a kontrolu celkového tvaru.

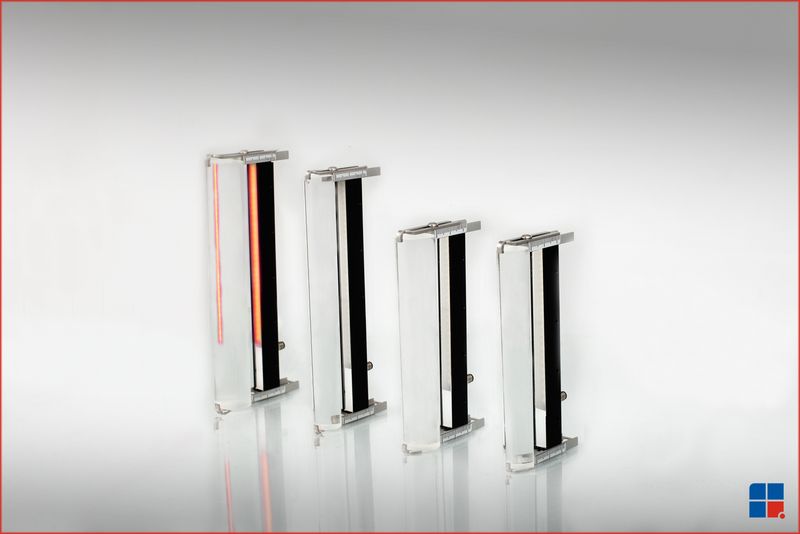

Světla s cylindrickou čočkou se používají zejména v kombinaci s řádkovou kamerou pro nasvětlení úzké linky zorného pole kamery.

Přehled produktů

LAL - čiré (přímé)
LDL - difuzní (zadní)
LLL - pro řádkové kamery

Kliknutím na název produktu otevřete datasheet.

Obrázek	Název	Aktivní plocha (mm x mm)	Režim svícení Barevná varianta

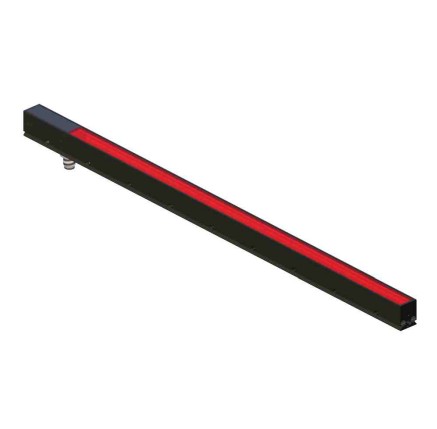

	LAL7 (25-125 mm) LAL7 (150-250 mm) LDL7 (25-125 mm) LDL7 (150-250 mm)	7 x 25 | 50 | 75 7 x 100 | 125 7 x 150 | 175 7 x 200 | 225 7 x 250	Statická/Pulzní Interní/externí kontrolér R, W, IR

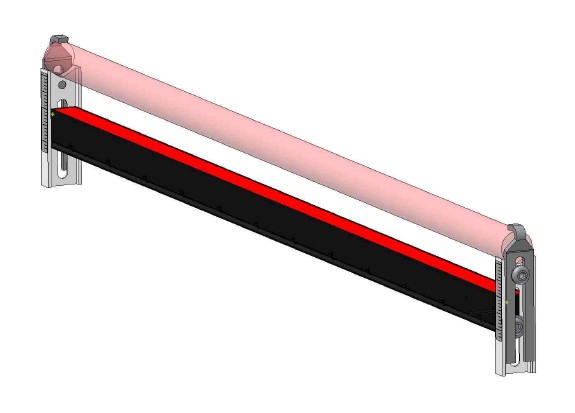

	LLL7 (25-125 mm) LLL7 (150-250 mm)	7 x 25 | 50 | 75 7 x 100 | 125 7 x 150 | 175 7 x 200 | 225 7 x 250	Statická/Pulzní Interní/externí kontrolér R, W, IR

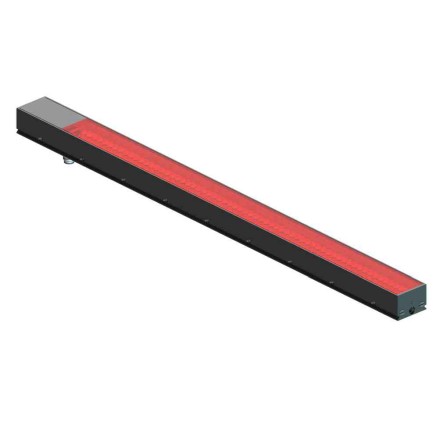

	LAL14 (25-125 mm) LAL14 (150-250 mm) LDL14 (25-125 mm) LDL14 (150-250 mm)	14 x 25 | 50 | 75 14 x 100 | 125 14 x 150 | 175 14 x 200 | 225 14 x 250	Statická/Pulzní Interní/externí kontrolér R, W, IR
	LDLF30	30 x 120 | 420	Statická R, B, W, IR
	LDLF60		Statická R, B, W, IR

Legenda:

Typ světla:

LAL - čiré (přímé)
LDL - difuzní (zadní)
LLL - pro řádkové kamery

Varianta:

Statická - určeno pro kontinuální režim
Pulzní - určeno pro pulzní "Flash" režim
Statická/Pulzní - umožňuje jak statický tak pulzní režim
Řízená - Dálkové řízení jasu napětím 0..10 V
Interní/externí kontrolér - řídicí jednotka může být namontována na tělese světla (interní), nebo mimo (externí)

Barva:

R, B, W - červená, modrá, bílá
IR - infračervená

Společné vlastnosti:

(platí pro většinu produktů)

• Napájecí napětí: 10 - 30 VDC - statické verze, 18 - 30 VDC - power-flash verze
• Okolní teplota: -10 .. 55 °C
• Životnost: > 50 000 hodin
• Ochrana: IP60

Odkazy a dokumenty ke stažení
	Liniová světla na stránkách výrobce
