05. 02. 2014 | 15. 09. 2014 - Aktualizace

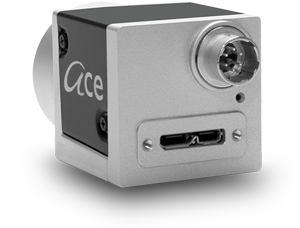

Kamery Basler Ace přicházejí s novým rozhraním USB3 Vision s až 165 snímky za sekundu!
Všechny USB 3.0 kamery nejsou navrženy stejně. Na rozdíl od některých USB 3.0 kamer je Basler ace plně kompatibilní s USB3 Vision standardem. Nejdůležitější je, že každá kamera Basler ace je z výroby dokonale testována na mechanickou, elektrickou a optickou výkonnost.
Hlavní výhody
- Modely s rozlišením od VGA do 14 MP s až 165 snímky za sekundu!
- Vysoce kvalitní CCD a CMOS snímače
- C/CS mount
- Ultra kompaktní pouzdro: 29 mm x 29 mm x 29 mm (bez konektoru a závitu)
- Stabilní šířka pásma 350 MB/s
- 56 MB frame buffer, předzpracování obrazu a mnoho dalších užitečných funkcí
- 100% kompatibilní se standardem USB3 Vision

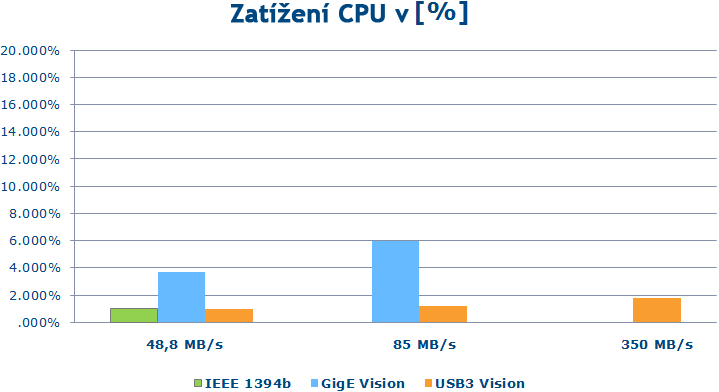

- Velmi nízké zatížení CPU
Proč přejít z rozhraní FireWire na USB3 Vision?
| IEEE1394b | USB3 Vision | |
| Konektory | Definované konektory | Definované konektory s uzamykacími šrouby |
| Kabely | Max. 4,5 m (dle specifikace) | Délka kabelu záleží na kvalitě a napájení |
| Huby | Neprůmyslové použití | Mechanicky definované průmyslové huby (zamykací šrouby) |
| Ovládání kamery | Přes DCAM | Přes GenICam |
| Typ přenosu | Izochronní (bez doručení) | Bulk (s garantovaným doručením) |
| Šířka pásma | 64 MB/s | 350 MB/s (možno víc než 400 MB/s)* |
| Spotřeba | 8 - 33 V; 1.5 A | 5 V; 900 mA |
| Latence a jitter | Rozsah milisekund | Rozsah milisekund |
* acA2500-14uc a Intel Ivy Bridge host controller
Přehled USB 3.0 kamer
| Označení | Senzor | Velikost | Rozlišení | Frekvence | Poznámka | |
| acA640-90um acA640-90uc |
Sony ICX424 | 1/3" | 659 x 494 | 90 fps | Progressive Scan CCD, Global Shutter |  |
| acA640-120um acA640-120uc |
Sony ICX618 | 1/4" | 659 x 494 | 120 fps | Progressive Scan CCD, Global Shutter | |
| acA1300-30um acA1300-30uc |
Sony ICX445 | 1/3" | 1296 x 966 | 30 fps | Progressive Scan CCD, Global Shutter | |
| acA1600-20um acA1600-20uc |
Sony ICX274 | 1/1.8" | 1628 x 1236 | 20 fps | Progressive Scan CCD, Global Shutter | |
| acA1920-25um acA1920-25uc |
Aptina MT9P031 | 1/3.7" | 1920 x 1080 | 25 fps | Progressive Scan CMOS | |
| acA1920-155um acA1920-155um |
Sony IMX174 | 1/1.2" | 1920 x 1200 | 155 fps | Progressive Scan CMOS, Global Shutter | |
| acA2000-165um acA2000-165uc |
CMOSIS CMV2000 | 2/3" | 2048 x 1088 | 165 fps | Progressive Scan CMOS, Global Shutter | |
| acA2000-165umNIR | CMOSIS CMV2000 NIR | 2/3" | 2048 x 1088 | 165 fps | Progressive Scan CMOS, Global Shutter | |
| acA2040-90um acA2040-90uc |
CMOSIS CMV4000 | 2/3" | 2048 x 2048 | 90 fps | Progressive Scan CMOS, Global Shutter | |
| acA2040-90umNIR | CMOSIS CMV4000 NIR | 2/3" | 2048 x 2048 | 90 fps | Progressive Scan CMOS, Global Shutter | |
| acA2500-14um acA2500-14uc |
Aptina MT9P031 | 1/2.5" | 2592 x 1944 | 14 fps | Progressive Scan CMOS, Rolling Shutter | |
| acA3800-14um acA3800-14uc |
Aptina MT9J003 | 1/2.3" | 3856 x 2764 | 14 fps | Progressive Scan CMOS | |
| acA4600-10uc | Aptina MT9F002 | 1/2.3" | 4608 x 3288 | 10 fps | Progressive Scan CMOS | |
Výhody USB3 Vision oproti FireWire:
- 6x vyšší výkon
- Více stabilnější (DMA, 56 MB Framebuffer, znovu odeslání)
- Trvale udržitelný USB 3.0 Hardware a software
- Levnější
SPEKTRÁLNÍ ODEZVA

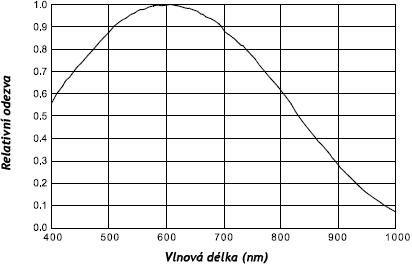

Spektrální odezva monochromatické kamery
Následující graf zobrazuje spektrální odezvu (acA640-120um)

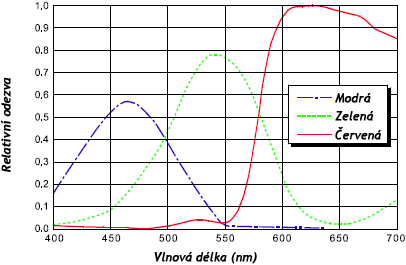

Spektrální odezva barevné kamery
Následující graf zobrazuje spektrální odezvu (acA640-120uc)
Mechanická specifikace
Kryt kamery je v souladu s krytím IP30 za předpokladu, že objímka objektivu se vztahuje k objektivu nebo ochrannému plastovému uzávěru, který je dodáván s kamerou.
Požadavky na prostředí
Teplota a vlhkost
| Pracovní teplota: | 0 °C ... +50 °C (+32 °F ... +122 °F) |
| Pracovní vlhkost: | 20 % ... 80 %, relativní, nekondenzující |
| Skladovací teplota: | -20 °C ... +80 °C (-4 °F ... +176 °F) |
| Skladovací vlhkost: | 20 % ... 80 %, relativní, nekondenzující |
Odvod tepla
Je nutné zajistit dostatečný odvod tepla pro udržování teploty v krytu kamery do teploty 50 °C nebo nižší. Protože každá instalace je jedinečná, Basler nedodává striktně vyžadované techniky pro správné odvádění tepla. Místo toho nabízí následující obecné zásady:
- Ve všech případech, byste měli sledovat teplotu krytu kamery a ujistit se, že teplota nepřekročí 50 °C. Mějte na paměti, že se kamera bude postupně zahřívat během první hodiny provozu. Po jedné hodině se teplota stabilizuje a již se zvyšuje.
- Je-li vaše kamera připevněna na kovový podklad v systému, může poskytnout dostatečný odvod tepla.
- Použití ventilátoru pro odvod tepla z kamery je velmi efektivní způsob chlazení. Použití ventilátoru zajišťuje nejlepší odvod tepla.
Obecný popis
Připojení kamery
Kamera je propojena s vnějšími okruhy pomocí konektorů umístěných na zadní straně pouzdra:
- 6-pinový konektor používaný pro přístup k I/O linkám kamery
- USB 3.0 Micro-B port se využívá pro připojení kamery do maximální rychlosti 5 Gbit/s (SuperSpeed)
- Také se zde naléza zelená indikační LED

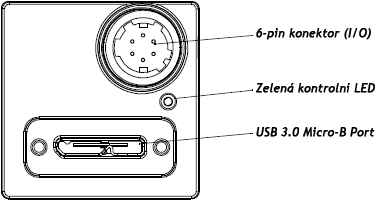

Obrázek ukazuje umístění konektorů a zelené kontrolní LED na zadní straně kamery
USB 3.0 kabeláž
Používejte pouze vysoce kvalitní USB 3.0 kabely. Aby se zabránilo EMI (Electromagnetic interference), musí být kabel stíněny.
Je důležité vyhnout se silnému vysokofrekvenčnímu elektromagnetickému poli.
Při výběru kabelu o délce až 1,0 m, se ujistěte, že kabel je v souladu s požadavky stanovené USB-IF. Pro delší vedení doporučujeme zakoupit vhodný kabel od společnosti Basler. Pro více informací nás neváhejte kontaktovat, případně můžete navštívit náš e-shop.
USB 3 kabely můžete zakoupit na našem e-shopu.
Basler pylon 4 Camera Software Suite
Basler pylon 4 Camera Software Suite je určen pro provoz na všech kamerách Basler, které mají IEEE1394a rozhraní, IEEE1394b rozhraní, GigE rozhraní nebo rozhraní USB 3. Můžete také ovládat některé novější modely kamer Basler s rozhraním Camera Link. Ovladače nabízejí spolehlivý, real-time přenos obrazových dat do paměti počítače při velmi nízkém zatížení CPU.
Software si můžete stáhnout zde.
Balíček ovladačů obsahuje:
- Pylon USB ovladač a pylon USB konfigurátor
- Basler GigE Vision ovladače (ovladač filtru a výkonu)
- IEEE 1394a/b ovladače
- Kamera Link ovladače pro některé novější modely kamer
- Pylon camera API pro použití s různými programovacími jazyky
- Pylon DirectShow ovladač
- Pylon TWAIN ovladač
- Basler pylon Viewer a Basler pylon IP konfigurátor
- Ukázky zdrojového kódu
- Programovací příručku a API reference

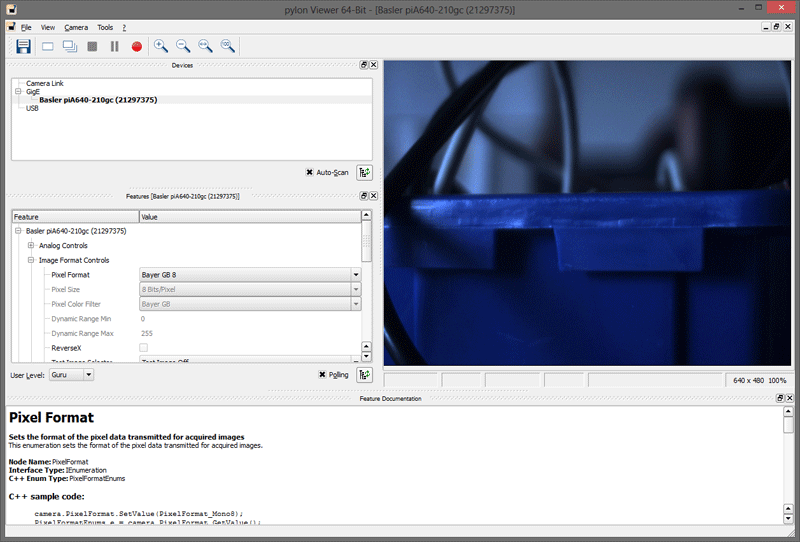

Pylon software obsahuje několik nástrojů, které můžete použít ke změně parametrů na vaší kameře, včetně pylon Viewer, USB Configurator a pylon SDK.
 |
