1.10.2012 |
Basler představuje novou řadu řádkových kamer s názvem racer. Kamery používají nejnovější CMOS technologii a umožňují tak vytvoření kamerového systému s co nejnižšími náklady při zachování velmi kvalitního obrazového výstupu. Malé a robustní pouzdro usnadňuje integraci kamery do velmi omezeného prostoru stroje, nebo použití mnoha kamer těsně vedle sebe. Výhodou je možnost výběru komunikačního rozhraní Camera Link pro rychlé aplikace, nebo GigE pro nízkonákladové projekty.
Hlavní výhody kamer Basler racer:
- Rozlišení 2k, 4k, 6k, 8k a 12k
- Maximální frekvence 48 kHz (GigE) a 80 kHz (Camera Link)
- Napájení 12-24 VDC
- Možnost napájení PoCL (u kamer pro Camera Link)
- Vyšší citlivost než u předchozích sérií
- Mimořádně nízké náklady na sestavení kamerového systému
 |
Vysoká citlivost, kvalita obrazu
Line-scan kamery Basler racer jsou postaveny na nejnovějších CMOS senzorech Awaiba s roztečí pixelů 7 µm a 3,5 µm. Vylepšený design elektroniky kamery a efektivní odvod tepla zaručuje velmi nízký tepelný šum srovnatelný s velmi kvalitními CCD čipy. Teplota povrchu kamery dosahuje v běžných podmínkách 35 - 40 °C bez přídavného chlazení (běžná teplota povrchu konkurenčních kamer je 50 °C).
Za povšimnutí stojí tyto kvalitativní parametry:
- Tepelný šum: 15 e-
- Dynamický rozsah: 66 dB
Díky použité technologii CMOS je kamera nejen velmi rychlá, ale také extrémně citlivá. Na obrázku níže je vidět srovnání kamery racer se starší kamerou runner:

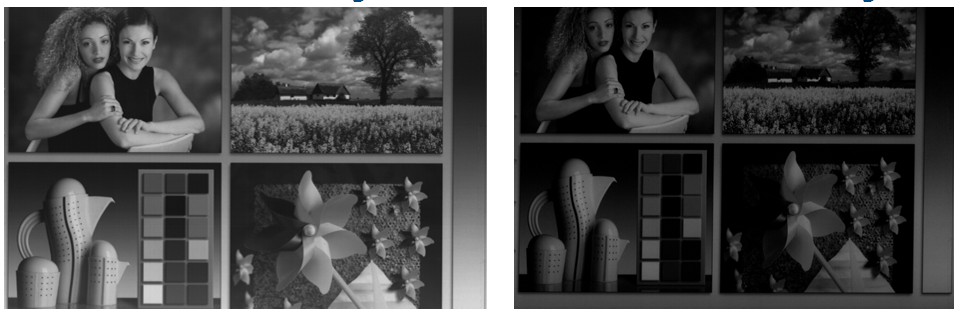

Obr: Obraz z kamery racer raL2048-48gm (vlevo) a runner rul2048-30gm (vpravo) snímaný za stejných podmínek.
Kamera Basler racer je extrémně vhodná jako náhrada za kamery ze stávající řady Basler runner. Získáte:
- vyšší citlivost
- vyšší snímkovou frekvenci
- mnohem nižší cenu !!!
Komunikační rozhraní

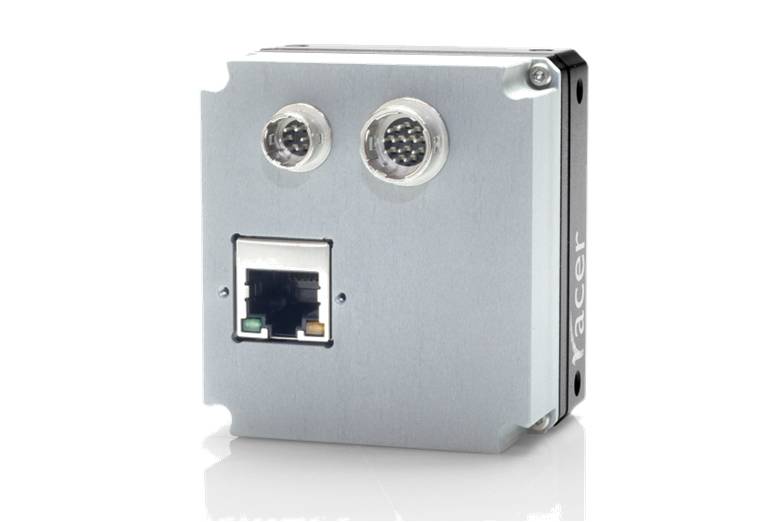

Použití gigabitového ethernetu umožní velmi snadné připojení, včetně levné a flexibilní kabeláže. Kromě toho je možno použít všech výhod síťové infrastruktury, včetně délky kabeláže až 60m (dle specifikace GigE Vision), nebo použití více kamer v jedné síti. Pro gigabitové kamery se doporučuje použití adaptéru pro sběrnici PCI Express s čipsetem Intel PRO/1000.
Kamery s rozhraním Camera Link dovolí využít maximální výkon a frekvenci kamer bez omezení kapacity rozhraní. Kamery podporují technologii napájení z rozhraní Camera Link (PoCL), takže je možné je připojit k vision systému pouze komunikačními kabely. Například s rozhraním Camera Link (Full) lze dosáhnout maximální frekvence snímání 80 kHz při plném rozlišení 8192 obrazových bodů. Pro sběr dat z kamery jsou doporučovány framegrabbery National Instruments, nebo BitFlow.

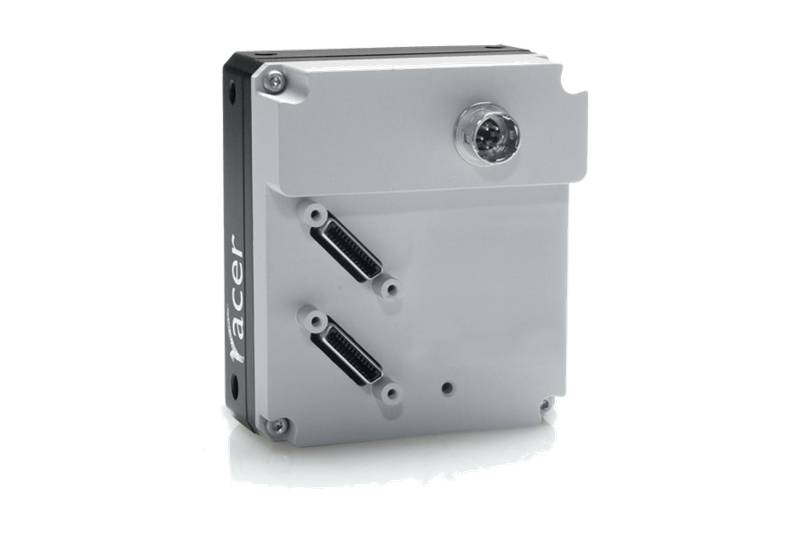

Pro připojení kabeláže Camera Link jsou použity konektory typu SDR (ozn. též jako HDR, nebo Mini-Camera Link). Cena kabeláže s těmito konektory je nižší, než u klasických konektorů.
Volitelné připojení objektivu
Ke kameře Basler racer je možné zvolit adaptér pro připojení objektivu.
C-mount - adaptér vhodný pro kamery 2k dovoluje připojit objektivy pro 1" kamery
F-mount - adaptér pro objektivy s bajonetovým připojením Nikon. Vzhledem k velikosti senzoru je vhodný pro kamery 4k - 12k.

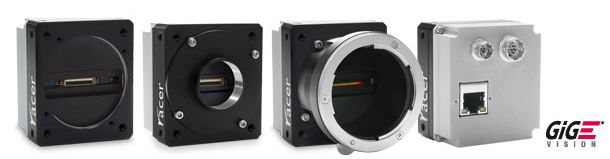

Obr: (Zleva) kamera bez adaptéru, kamera s adaptérem c-mount, kamera s adaptérem F-mount, zadní strana kamery pro gigabitový ethernet
Aplikace
- Kontrola kvality povrchu (fólie, papír, dřevo)
- Kontrola potisku plechovek a lahví
- Výstupní kontrola při válcování plechu
- Inspekce LED panelů a solárních panelů
Záruka 3 roky na kamery Basler
Firma Basler si velmi zakládá na kvalitě a robustnosti svých kamer. Proto jako první firma na světě poskytuje záruku 3 roky na všechny kamery dodané po 1.5.2012.
Více informací nejen o kamerách Basler racer lze získat na stránce produktu.
