1.3.2011 |

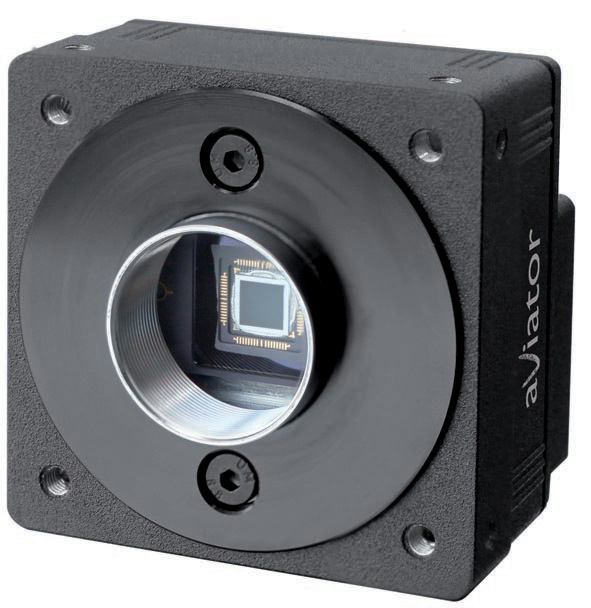

Potřebujete získat velmi kvalitní obraz s nízkou úrovní šumu? Potřebujete vysokou snímkovou frekvenci při plném rozlišení? Potřebujete ekonomicky efektivní kameru? Pak potřebujete Aviator!
Základem každé kamery je kvalitní senzor
U kamer Basler Aviator je tímto motorem nejnovější generace čipů Kodak KAI-04050 s pixely o velikosti 5.5 mikrometru a vybavené mikročočkami. V kamerách Aviator dokázal výrobce z těchto čipů s vynikajícím dynamickým rozsahem 64 dB doslova vyždímat maximální výkon. Díky technologii multi-tap je možné ze snímacího senzoru vyčítat snímky až čtyřikrát rychleji než při použití standardního způsobu vyčítání. Samozřejmostí jsou bohaté možnosti nastavení zesílení, délky expozice, rychlosti snímání, vyvážení bílé, gama korekce, atd. Specialitou kamer Basler Aviator je možnost eliminace ztmavení okrajů vlivem nedokonalosti optiky.
Jak zvýšit maximální snímkovou frekvenci?
Kamera založená na technologii CCD obsahuje kromě světlocitlivé oblasti také A/D převodník, který digitalizuje signál z jednotlivých pixelů na binární číselnou hodnotu. V moderních CCD čipech jsou miliony pixelů, a tak vyčtení hodnot z celého čipu trvá poměrně dlouhou dobu (řádově jednotky až desítky ms v závislosti na rozlišení). Tato doba je vedle délky expozice jedním z faktorů, které určují výslednou maximální snímkovou frekvenci kamery. Jak tedy dosáhnout rychlejšího vyčítání snímků ze senzoru? Jedním z triků, který používá i kamera Aviator, je překrývající se fáze expozice a vyčítání dat. Princip spočívá v tom, že náboj nashromážděný v každém pixelu nečeká na vyčtení, ale po skončení expozice se uloží do paměťové buňky, ze které se následně načítá do A/D převodníku. Během této doby je již možné spustit další expozici. Výsledná perioda mezi snímky je tak kratší, než je součet doby expozice a času vyčtení dat z čipu.
Navýšení výkonu na 400%
Dalším způsobem, který se u moderních CCD čipů také využívá, je rozdělení plochy samotného senzoru na více částí, přičemž každá má svůj vlastní A/D převodník. Senzor KAI-04050 v kameře Basler Aviator umožňuje rozdělení čipu na 4 části, takže je možné data vyčítat až čtyřnásobnou rychlostí (tzv. 4-tap readout). Kvůli nedokonalé výrobní technologii má však každý ze čtyř převodníků jiné parametry zesílení a šumu. U nekalibrovaného obrazu z kamery pak lze v jednotlivých částech obrazu rozeznat jemné rozdíly v odstínech. Firma Basler proto vyvinula a patentovala technologii přesného vyvážení rozdílů v obrazech, kterou používá u všech svých kamer s technologií multi-tap. Nicméně v extrémních případech ani toto vyvážení nemusí stačit, a proto je možné v nastavení kamery Aviator zvolit vyčítání obrazu v režimu single-tap (je použit pouze jeden A/D převodník).
Kam s ní?
Kamery Aviator se díky nízké úrovni šumu uplatní například při inspekci povrchu křemíkových waferů, pro kontrolu polovodičových součástek, v metrologii, nebo v medicínských aplikacích.
Přehled typů:
| avA1000 | 1024 x 1024 @ 120/100 fps | 1/2" |
| avA1600 | 1600 x 1200 @ 65/51 fps | 2/3" |
| avA1900 | 1920 x 1080 @ 60/51 fps | 2/3" |
| avA2300 | 2332 x 1752 @ 31/26 fps | 1" |
Kamery se vyrábějí ve verzi pro rozhraní Camera Link/1Gb ethernet.
Více se o kamerách Basler Aviator dozvíte na stránce produktu.
